Gipsvezelplaat droogbouw vloerverwarming

Energie besparen begint hier !

GIPSVEZELBORD DROOGBOUW

VLOERVERWARMING

Gipsvezelbord droogbouw systeem


Het gipsvezelbord heeft met 22mm de kleinse opbouwhoogte van alle systemen


Het gipsvezelbord is van 18mm Fermacell gipsvezel vervaardigd.
Ideaal voor het renoveren van vloeren en in houtskeletbouw projecten.

Als enige van alle systemen heeft het gipsvezelbord geen aluminium transmissieplaten nodig doordat er gebruik wordt gemaakt van een gipsvezelbord van niet-geweven vezel, dat zelf een uitstekende warmtegeleider is. Aluminiumelementen zijn hierdoor overbodig.




Opties


Afhankelijk van het geplande type vloer kan er worden gekozen uit twee varianten van het Gipsvezelsysteem.

In de eerste is de stabiliserende laag gebaseerd op de TOP-onderlaag, die wordt gebruikt als ondergrond voor parket of tapijt. De tweede oplossing is het plaatsen van tegels op een lijmmortel versterkt met een mat gewapend met een glasvezelgaas.


Voordelen


  • Geringe opbouw hoogte
  • Lichte structuur in vergelijking met traditionele dekvloer
  • Snelle reactietijd (kleine traagheid van het systeem)
  • Hoge afgifte capaciteit
  • Esthetische waarden en ruimte besparend
  • Perfecte oplossingen voor mensen met allergieën
  • Energiebesparend

Systeem voordelen


  • Laagste opbouwhoogte van slechts 22mm
  • Geen warmtegeleidingsplaten nodig
  • Gewicht van het systeembord is  24 kg / m2
  • Opbouwhoogte (18 mm gipsvezelbord + 4 mm TOP-dekplaat) - 22 mm

Technische gegevens


  • paneel thermische weerstand R [m2 * K / W]: 0,056
  • paneel warmteoverdrachtscoëfficiënt U [W / m2 * K]: 17,8571
  • materiaalgewicht (zonder de doelvloerconstructie) per 1 m2 oppervlakte [kg]: 23.9
  • toelaatbare belasting qk [kN / m2]: ≤ 2,0
  • toelaatbare geconcentreerde belasting
  • Qk (oppervlakte ≥ 20 cm) [kN]: ≤ 2,0

Vloer opbouw

  1. ondergrond

  2. dampscherm (indien vereist)

  3. isolerende en geluidsisolerende plaat

  4. Fermacell gipsvezelplaat

  5. TOP-plaat of mat versterkt met glasvezelgaas tussen de lijmlagen

  6. meerlaagse buis speciaal voor vloerverwarming ϕ12 of ϕ10

  7. afwerkingsvloer (tapijt, tegels, parket)

  8. houtvezel randprofiel

  9. randisolatie

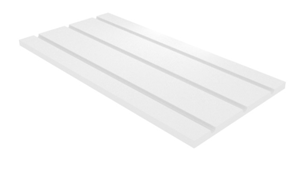

Gipsvezelbord- recht


Gipsvezelbord - retour

Glasvezelmat

Gipsvezelpaneel - recht element

0,72m2

1200x600x15 mm afstand 100 mm

buis Ø 10

12,8 kg

Gipsvezelpaneel - recht element

0,72m2

1200x600x18 mm afstand 120 mm

buis Ø 12

14,4 kg

Gipsvezelpaneel - recht element

0,72m2

1200x600x18 mm afstand 150 mm

buis Ø 12

14,8 kg

Gipsvezelpaneel - retour element

0,36m2

600x600x15 mm afstand 100 mm

buis Ø 10

4,6 kg

Gipsvezelpaneel - retour element

0,36m2

600x600x18 mm afstand 120 mm

buis Ø 12

5,9 kg

Gipsvezelpaneel - retour element

0,36m2

600x600x18 mm afstand 10 mm

buis Ø 12

6,2 kg
